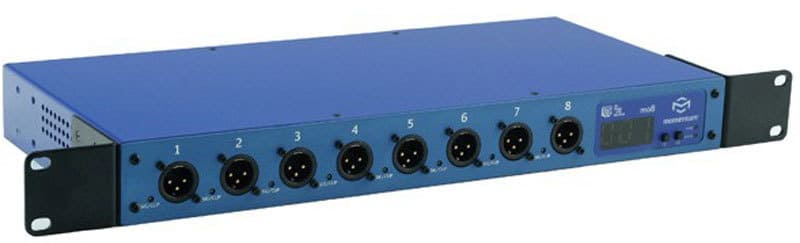

Proco MO8F 8-ми канальный модуль аналоговых выходов

391 122руб.
MO8F удлинитель аудио сигнала по оптике 8 каналов, приемник, 8хXLR/1/4" jack.микрофонный/линейный,фантомное питание и микрофонный преамп. 24 бита, 48/96 кГц. 1U. Выход "F" оптоволокно, Proco
Бренд: ProCo
Артикул: MO8F PROCO
есть в наличии

*не весь товар представлен в демозале.
уточнить наличие: +7 (495) 984-78-68

Поделиться:

Proco MO8F

Proco MO8F 8-ми канальный модуль аналоговых выходов XLR/1/4" jack. На каждом канале выбор уровня (микрофонный/линейный),фантомное питание и микрофонный предварительный усилитель, 24 бита, 48/96 кГц. 1U, оптоволокно (до 550 метр)

Momentum mo8 является аналоговым выходным компонентом цифровой системы Pro Co. mo8 способен преобразовывать 8 входов из сети Momentum в
аналоговый звук на сбалансированном линейном уровне. Используя Cirrus Logic, цифро-аналоговые преобразователи, аналоговые выходы могут быть размещены в любом месте в сети Momentum. Gigabit Ethernet является стандартом для всех продуктов Momentum и все компоненты поддерживают технологию Power Over Ethernet (PoE), 802.3af
совместимы.

Все функции доступны через переднюю панель, mts - специализированный контроллер с сенсорным экраном, или программное обеспечение ПК.

Имеется полный набор опций, чтобы гарантировать, что Momentum может быть интегрирован в вашу системную конфигурацию.
Он одинаково уместен как в студийной стойке, так и на живой сцене, Momentum mo8 - это второй шаг к созданию вашей системы передачи звука от источников сигнала до акустических систем, разнесенных между собой на большое расстояние..

ОПЦИИ:
- Оптоволоконный интерфейс Ethernet
-Может быть добавлен к любому устройству ввода/вывода Momentum

Разъемы на задней панели
- Опция разъемы "Phoenix" и "DB 25", запараллеленные с разъемами на передней панели
-  Может быть добавлена к любому блоку mi8 или mo8/me

Устройства Momentum используют стандартный протокол Ethernet. В связи с этим любой гигабитный коммутатор, соответствующий стандарту IEEE 802.3ab
будет достаточным. Однако мы рекомендуем использовать управляемые коммутаторы для повышения производительности управления и обеспечения
возможность включения резервирования. Momentum также может быть интегрирован в существующие сети здания при условии, что будет обеспечена достаточная пропускная способность, чтобы обеспечить достаточную пропускную способность для Momentum. Кроме того, если другое устройство (компьютер, принтер и т.д.) в сети здания имеет тот же IP-адрес, что и устройство Momentum, это приведет к нестабильной работе.

Ограничение сети

Устройство ввода Momentum использует полосу пропускания 2,38% при дискретизации 96K и 1,19% при дискретизации 48k.

  • Все устройства в сети должны работать на скорости 1000BASE-T или иметь фильтрацию многоадресной рассылки для предотвращения переключения обратной буферизации.
  • Расстояние Ethernet не должно превышать 100 метров (CAT6).
  • Расстояние до сети Power over Ethernet (PoE) не должно превышать 50 метров.

ТРЕБОВАНИЯ К КОММУТАТОРАМ

  • Гигабитный коммутатор 2-го уровня (1000BASE-T)
  • Возможность фильтрации многоадресной рассылки на уровне 2
  • Управляемый коммутатор
  • Коммутатор должен вырабатывать 15 Вт постоянного тока напряжением 48 вольт на порт, что соответствует стандарту IEEE 802.3af.

ФИЛЬТРАЦИЯ МНОГОАДРЕСНОЙ ПЕРЕДАЧИ

Если система Momentum будет управляться с помощью ПК, MTS или другого устройства управления, рекомендуется:

  • использовать управляемый коммутатор, способный фильтровать многоадресную рассылку второго уровня. При наличии более 48 каналов всети, это необходимо. Фильтруя многоадресные пакеты (аудиоданные), мы предотвращаем перегрузку компьютерного сетевого устройства от перегрузки аудиоданными.
  • Адрес многоадресной рассылки, который должен быть отфильтрован, - 01-15-AB-C6-00-00. Пожалуйста, обратитесь к руководству по эксплуатации вашего коммутатора или производителя для получения инструкций по применению этого фильтра.

Дублирование

Для обеспечения избыточности между коммутаторами рекомендуется использовать протокол Spanning Tree Protocol (STP). STP - это протокол OSI
Протокол уровня 2, который обеспечивает топологию без циклов для мостовой локальной сети. STP определен в стандарте IEEE 802.1D.
STP позволяет соединять несколько коммутаторов вместе с помощью нескольких кабелей без создания кольцевых петель и
Таким образом, возникает избыточность. Если в сети Momentum используется несколько коммутаторов, они должны быть соединены круговой петлей.

НАСТРОЙКА КОММУТАТОРА

Выберите корневой мост. Корневым мостом в spanning tree является коммутатор с наименьшим идентификатором моста.
Вы можете определить, какой мост является корневым, настроив его приоритет на более низкий, чем у любого другого
моста в локальной сети.
- Включить протокол RSTP (Rapid Spanning Tree Protocol)
- Настройте время Hello Time на 1, Max Age на 6 и Forward Delay на 4.
- Если этот коммутатор является корневым мостом, установите его приоритет на более низкое значение, чем у других коммутаторов в сети.
сети.
- Повторите эти шаги для другого(их) коммутатора(ов), с которым(и) вы устанавливаете мост.
- Соедините коммутаторы вместе с помощью первичного и вторичного кабеля или соедините коммутаторы кольцевой петлей, если используется более двух коммутаторов.
- Через несколько минут коммутаторы должны установить корневой и резервный пути STP.
- Проверьте, что избыточность работает, отключив первичное соединение. Коммутатор должен начать использовать вторичное соединение менее чем через две секунды.

Выходной модуль mo8
Разрешение 24 бита, 48/96 кГц
Выходной импеданс 300-600 Ом номинальный, балансный
Выходной уровень +7dBu
Шумовой порог <-115dBu 150 Ом импеданс источника
Динамический диапазон 110 дБ, минимум
Перекрестные помехи <-100 дБ при 1 кГц
Частотная характеристика 20-20 кГц, +/-0,05 дБ
Технические характеристики сети
Стандартный протокол Gigabit Ethernet (максимальное расстояние 100 метров)
Питание через Ethernet (PoE) 802.3af (максимальное расстояние 50 метров)
Максимальное количество активных входов до 256 общих активных входов системы при дискретизации 48K или 96K
Встроенная память и программирование
Задержка (96K) без DSP 0,315 мс А/А задержка 96K выборки
Задержка (48K) без DSP 0,630 мс А/А задержка 48K выборки
Задержка (48K) c DSP 1,00 мс А/А задержка 48K выборки
Открытая связь UDP Ethernet для управления от сторонних производителей
