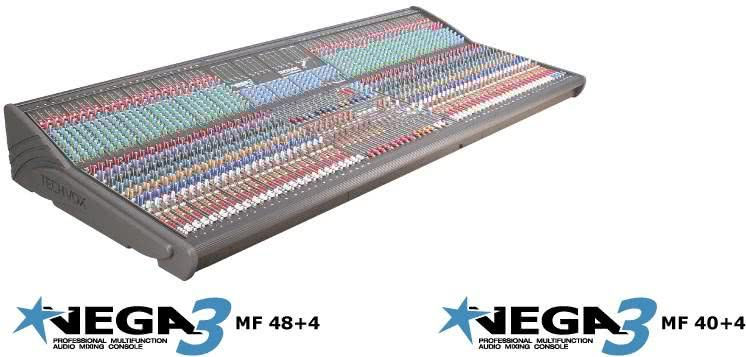

Ciclotron VEGA-40 III-Set микшерный пульт
Артикул: VEGA-40III-SET Поделиться:
Ciclotron VEGA-40 III-Set микшерный пульт 40+4стерео, 8 подгрупп, 10х2, 12 AUX
VEGA 3 серия профессиональных стерео многофункциональных больших микшеров консолей.
Модель VEGA 3 40 + 4 - содержит 44 входных канала: 40 входных каналов моно плюс 4 стерео входных канала. Микшер имеет 8 подгрупп (субмастеров), 12 AUX шин, которые можно настроить с помощью кнопок перехода с каналов до или после фейдера; 4 группы Mute, выходные каналы две матрицы - 10x2, 2 Mono Out канала, 1 выход канала Stereo Master (L и R), 2 стерео AUX возврата, три независимых выходных стерео канала для записи, 1 Стерео входной канал для аудио, один канал для стерео Control Room, 1 стерео выход наушников, входы и выходы для двусторонней интерком связи, генератор синусоидального (осциллятор) и генератор розового шума (PINK шум).
Предназначен для работы в системах звукоусиления в качестве основного или мониторного. Тем не менее он предлагает все режимы необходимые для применения, возможность эффективно выполнять различные типы одновременной многодорожечной записи.
Это профессиональный многофункциональная микшерная стерео консоль, модульной конструкции и эргономичный дизайн последнего поколения с техническими характеристиками, особенностями, качеством и надежностью, которые ставят его на уровне крупных микшерных консолей топ-линейки лучших мировых брендов. Микшер имеет встроенную схему R.F.I. SUPPRESSION (R.F.I. Подавление) - электростатический экран, систему заземления и фильтрация против радиопомех - (AM, FM, УКВ, УВЧ и переходные высокочастотные коммутации) на всех входах и выходах аудио сигналов, в том числе на инсертах, прямых выходах, подгруппах, матричных эффектах Return, линейных входах и выходах, выходах для записи и Talkback; т.е. все сигнальные разъемы защищены общим объемом 470 EMIFIL фильтров на VEGA 3 Модели MF 40 + 4 - (EMIFIL - Фильтр электромагнитных помех - Фильтры против электромагнитных помех радиочастотного, 18 дБ на октаву), что позволяет использовать его даже в районах, расположенных вблизи мощного AM вещания антенны, FM, VHF, UHF, уменьшая поглощение этих радиочастот (более 18 дБ на октаву).
Каждый микрофонный входной канал моно содержит эффективный эквалайзер 4-х полосный, все с возможностью контроля частоты и коэффициента усиления. Четыре полосы эквалайзера действуют отдельно в полосах: бас (от 20 Гц до 400 Гц), нижняя середина (100 гц до 2 кгц), верхняя середина (400Гц до 8 кГц) и высоких частот (от 2 кГц до 16 кГц).
Каждый стерео входной канал содержит 5-ти полосный эквалайзер: с регулятором басов (80 Гц) нижняя середина (250Гц), середина (1 кгц), верхняя середина (4 кГц) и высоких частот (12кГц), с коэффициентом усиления/затухания +/-15 дБ.
- 44 входных канала: 40 входных каналов моно плюс 4 стерео входных канала.
- 8 подгрупп (субмастеров),
- 12 AUX шин, которые можно настроить с помощью кнопок перехода с каналов до или после фейдера;
- 4 группы Mute,
- Две матрицы выходов - 10x2,
- 2 Mono Out канала,
- 1 выход канала Stereo Master (L и R),
- 2 стерео AUX возврата,
- 3 независимых выходных стерео канала для записи,
- 1 Стерео входной канал для аудио,
- 1 канал для стерео Control Room,
- 1 стерео выход наушников,
- Входы и выходы для двусторонней интерком связи
- Генератор синуса и генератор розового шума (PINK шум).
Диапазон воспроизводимых частот | 30Гц до 30кГц ± 1 дБ; |
Суммарный коэффициент гармонических искажений + шум | <0.03% THD + N |
Моно входы | |
---|---|
4-полосная эквалайзер | все секции снабжены выбором частоты и регулятором уровня усиления/ослабления |
Высокочастотная полоса | от 2 кГц до 16 кГц |
Высокая середина | от 400 Гц до 8 кГц |
Нижняя середина | от 100 Гц до 2 кГц; |
Низкочастотная полоса | от 20 Гц до 400 Гц |
Регулировка усиления для всех полос | макс. усиление + 15дБ и макс. ослабление -15 дБ |
Органы управления | |
Регулятор усиления | в диапазоне от -10 дБ до -60 дБ, с 7-сегментный LED VU индикатором (от -20 dBu до пика + 18 dBu); |
Фильтр высоких частот ФВЧ (HPF) | 12 дБ / октаву; от OFF до 400 Гц |
Шины AUX 1 - AUX 12 | регулятор громкости для каждого AUX |
Выход Direct Out | регулятор громкости, с переключателем до / после фейдера, на каждом входном моно канале |
Панорама | регулятор панорамы на каждом моно канале |
Управление громкостью канала | прецезионный фейдер 100 мм. |
Стерео входы | |
Эквалайзер | 5-полосный |
Высокочастотная полоса | от 12 кГц |
Высокая середина | 4 кГц |
Середина | 1 кГц |
Нижняя середина | 250 Гц |
Низкочастотная полоса | от 0 Гц до 80 Гц |
Регулировка усиления для всех полос | макс. усиление + 15дБ и макс. ослабление -15 дБ |
Органы управления | |
Регулятор усиления | в диапазоне от 0 дБ до -50 дБ на каналах L и R, со стереофоническим 7-сегментным LED VU индикатором (от -20 dBu до пика + 18 dBu); |
Шины AUX 1 - AUX 12 | регулятор громкости для каждого AUX |
Выход стерео Direct Out | регулятор громкости, с переключателем до / после фейдера, на каждом входном стерео канале |
Баланс | регулятор баланса на каждом моно канале |
Управление громкостью канала | прецезионный фейдер 100 мм. |
Переключатели моно и стерео каналов | |
Фантомное питание | + 48В, во включенном состоянии подсвечивается ручка |
Аттенюатор | Pad (-20 дБ ), включенное состояние показывается светодиодным индикатором |
Phase Reverse (Rev) | изменение фазы входного сигнала на 180 градусов, включенное состояние показывается светодиодным индикатором |
Велючение EQ (IN / OUT) | подключение эквалайзера канала, включенное состояние показывается светодиодным индикатором |
Mute | приглушение канала, во включенном состоянии подсвечивается ручка |
PFL | выход с канала после фейдера, показывая светодиодный индикатор, включенное состояние показывается светодиодным индикатором |
EQ IN / OUT EQ - AUX PRE | выход с канала на AUX, показывая светодиодный индикатор, включенное состояние показывается светодиодным индикатором |
PRE / POST-фейдер | для AUX (1 переключатель на каждые 2 выхода). |
PRE / POST-фейдер | для Direct Out. |
Подключение канала к Mute Group | 1-4 |
Подключение канала к Mono ыходам | 1 и 2 |
Подключение канала к Stereo Master | L и R |
Подключение канала к подгруппам | 1-2, 3-4, 5-6, 7-8 |
Мастер секция | |
Шины AUX 1 - AUX 12 | 12 AUX (AUX 1 - AUX 12) выходов, с 5-полосовыми эквалайзерами |
Высокочастотная полоса | от 12 кГц |
Высокая середина | 4 кГц |
Середина | 1 кГц |
Нижняя середина | 250 Гц |
Низкочастотная полоса | от 0 Гц до 80 Гц |
Регулировка усиления для всех полос | макс. усиление + 15дБ и макс. ослабление -15 дБ |
Подгруппы | 8 |
Матрицы | 2 матрицы (10 × 2) |
Аудио выходы | 2 моно |
Основнной выход | 1 Stereo Master (L и R) |
AUX возвраты | 2 стерео AUX возврата с регулятором громкости и 4-полосным эквалайзером |
Высокочастотная полоса | от 12 кГц |
Высокая середина | от 2150 Гц |
Нижняя середина | от 800 Гц |
Низкочастотная полоса | до 80 Гц |
Регулировка усиления для всех полос | макс. усиление + 15дБ и макс. ослабление -15 дБ |
Стерео выходы | 3 независимых выхода записи стерео сигнала, с регулятором громкости и 3-х полосным эквалайзером |
Стерео вход | 1 независимый вход записи стерео сигнала, с регулятором громкости и 3-х полосным эквалайзером |
Высокочастотная полоса | от 12 кГц |
Середина | от 2150 Гц |
Низкочастотная полоса | до 100 Гц |
Регулировка усиления для всех полос | макс. усиление + 15дБ и макс. ослабление -15 дБ |
Мониторный выход | 1 стерео (Control Room) выход |
Группы приглушения | 4 Mute группы |
Тестовые генераторы | Синусоидальный генератор и генератор розового шума |
Talkback | коммуникационная система включается с помощью переключателя показывая светодиодным индикатором, на AUX Master, Matrix Master, Mono Out Master и Stereo Master L и R. |
Remote Calling | яркий светодиодный индикатор мигает если приходит сообщения из другого микшерного пульта |
Федеры | прецезионные фейдеры 100 мм на мастер-выходах, AUX 1 - AUX 12, Подгруппах (SUB 1- SUB 8), Матрице (МТХ1 - МТХ2), Mono (MONO 1 - MONO 2) стерео Мастер (L & R), Stereo Control Room и Stereo Aux Return (1 - 2) |
Симметричные входы и выходы | выходы на Stereo Master, Aux, матрицах, Mono |
Несимметричные входы и выходы инсертов | 6,3 мм TRS |
Наличие TALKBACK | TALKBACK входы и выходы |
Местное освещение | 4 XLR разъема для ламп с диммерами. |
Потребляемая мощность | 450 ватт |
Размеры | 2096 x 292,5 x 1003,50 мм |
Вес | 130 кг |
