Ashly GQX-3102 графический стерео эквалайзер 2х31 полос, фейдеры 45 мм
Артикул: GQX-3102 Поделиться:
Ashly GQX-3102 графический стерео эквалайзер 2х31 полос, фейдеры 45 мм

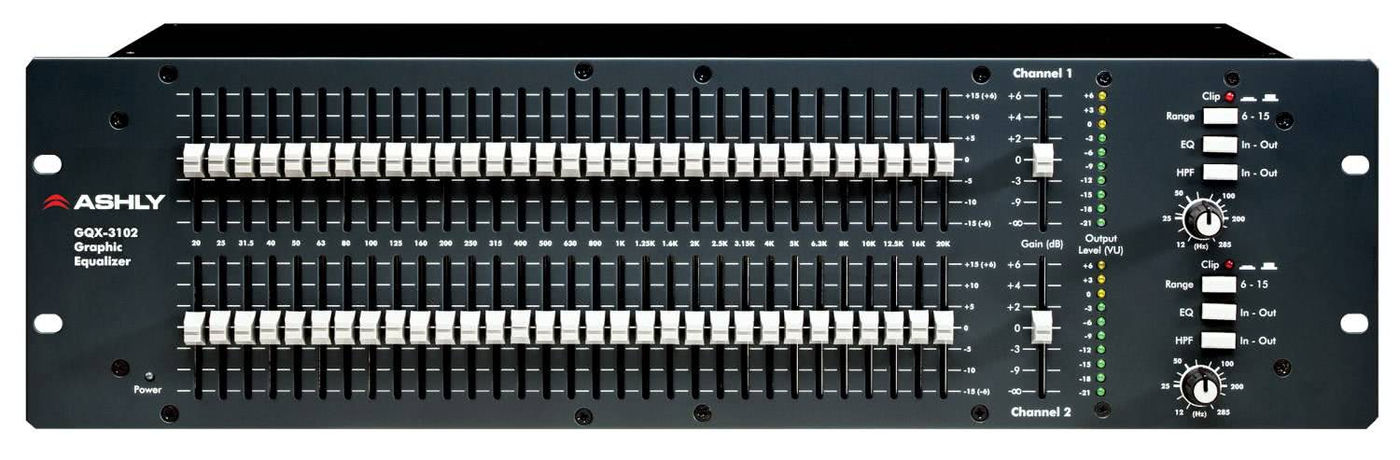

Ashly эквалайзеры хорошо известны как профессиональные аналоговые процессоры для любого концертного применения или инсталяций. Эквалайзер GQX-3102 2-х канальный на 31-полосу 1/3-октавный, перестраиваемая схема фильтра, переключение по выбору вырезать или повышение частот либо 6дБ или 15дБ и 10-сегментный 2-х цветный светодиодный индикатор, и светодиоды клипа. 45 мм фейдеры имеют фиксацию в центральной позиции, которая используется как переключатель "вкл / выкл" для этого фильтра с минимумальным уровнем шума, когда фильтр не используется. Наши графические эквалайзеры используют фильтры Wein-мост с использованием прецизионные компоненты и наши специально разработанные суммирующий усилители обеспечивают чрезвычайно точный ответ, низкий шум, пренебрежимо мало искажения, и отличную защиту от магнитных полей.
Графический эквалайзер должен быть стерео (2 канала). Каждый канал состоит из 31 полосы, сосредоточенных на стандартных частотах ISO с интервалом 1/3 октавы и охватывающих диапазон частот от 20 Гц до 20 кГц. Индивидуальные Полосы должны быть активированы линейными фейдерами 45мм, с фиксированным центром. Диапазон эквализации для каждой полосы должен быть либо ± 6 дБ или ± 15 дБ, выбирается с помощью переключателя на 2 положения. Прибор имеет коэффициент усиления со всеми ползунками установленными на центр, и должен иметь максимум вход /выход уровня + 23dBu. Частотная характеристика 20 Гц - 20 кгц ± 0.25dB. Фон и шум должен быть меньше, чем -95dBu и SMPTE интермодуляции или THD должно быть меньше, чем .01% на полную мощность. Входное сопротивление должно быть 20k Ом сбалансированный, 10k Ом несимметричный. Выходное сопротивление должно составлять 200 Ом серво симметричная. Входы и Выходы должны быть активными (бестрансформаторными) сбалансированный на разъемах XLR, 1/4" и Euroblock. Отдельные фильтры должны быть типа Wein-мост и подключены в суммирующей схемы, оптимизированной для минимального взаимодействия фильтра и постоянной пропускная способность в любом положении фейдера. Характеристики усиления и среза должны быть полностью симметричны, причем фильтр электрически отключается из схемы в центральном положении. Отдельные фильтры должны быть с точностью до 3% от указанной центральной частоты и должна быть нерегулируемой, чтобы гарантировать долгосрочную точность. Эквалайзер должен также включать в себя 18 дБ на октаву фильтр высоких частот, перестраиваемой от 14 гц до 280 гц, оснащен байпасом. 10-позиционный, 2-цветный светодиодный измеритель уровня должен быть использован, чтобы показать общий уровень выходного сигнала и светодиодные индикаторы должны показывать условия перегрузки. Усиление входного сигнала должна быть в диапазоне от -infinity до + 6дБ, а также общего выключателя EQ байпаса должен быть включен.
- Регулировка + 15 / -15 дБ с 45-мм фейдером
- 45 мм фейдеры с фиксированным центром
- Переключаемый 40 гц, 18dB / октава фильтр верхних частот
- Жесткие компоненты допуска для точной ≤3% точности фильтра
- Фильтры Precision Wein-мост
- Константа "Q" дизайн
- Переключаемый усиление / ослабление диапазон ± 6 или ± 15 дБ
- 10-позиционный, 2-цветный светодиодный измеритель уровня
- Пиковые светодиодные индикаторы
- Симметричные входы
- Сбалансированные выходы

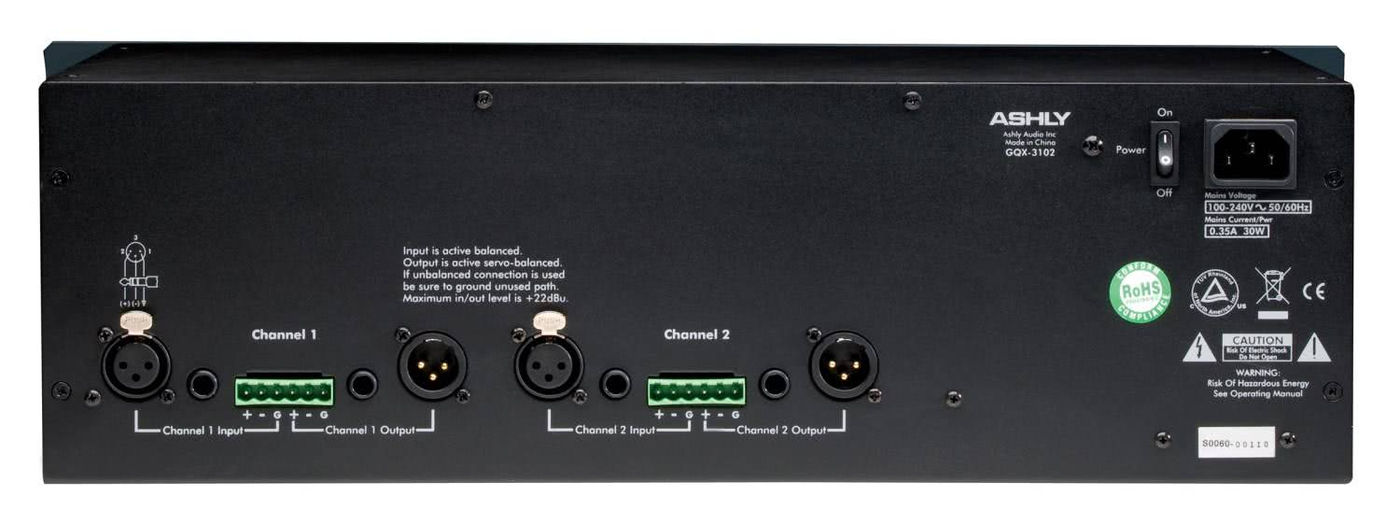

- Разъемы XLR, TRS и Euroblock
- Универсальный 100-240В внутренний источник питания
- Безопасность соответствие: TUV, CE, FCC, RoHS
Диапазон воспроизводимых частот | 20Гц-20кГц, ± 0.25дБ |
Коэффициент искажений | THD <0,01% @ + 20dBu |
Коэффициент искажений (SMPTE) | <.01% @ + 20dBu |
Выход фон / Шум | -90dBu, Невзвешенное |
Разделение каналов | > 95дБ ​​@ 1кГц |
Регулировка выходного уровня | -∞ до + 6дБ |
Входы | |
---|---|
Тип | Активный Сбалансированный |
Сопротивление | 20k Ом |
Максимальный уровень | + 23dBu |
Разъемы | 1/4 "(TRS), XLR, Euroblock |
Выход | |
Тип | серво-Сбалансированный |
Источник импеданс | 200 Ом |
Минимальное сопротивление нагрузки | 600 Ом |
Максимальный уровень | + 23dBu |
Разъемы | 1/4 "(TRS), XLR, Euroblock |
Фильтры | |
Тип | константы Q / Wein-мост |
Количество | 2 х 31 |
Полоса пропускания | 1/3 октавы |
Допустимое отклонение | ± 3% |
Диапазон переключаемый | ± 6 дБ, ± 15 дБ |
ВЧ фильтр | 18дБ / октава @ от 14 гц до 280 гц |
Физические характеристики | |
Размеры | 483 x 133 x 203 мм |
Вес | 5.8 кг |
Вес с упаковкой | 8 кг |
Требования к питанию | |
Номинальное напряжение | 100-240 В (50-60 Гц) |
Минимальное напряжение | 85VAC, 30 Вт |
