Ashly ne24.24M 12x12
Выберите конфигурацию модели
Артикул: ne24.24M 12x12 Поделиться:
Ashly ne24.24M 12x12 цифровой матричный процессор 12 In x 12 Out
Цифровой матричный процессор 24 бит, 12 In x 12 Out, компрессор, лимитер, гэйт, эквалайзер, делэй, матричный микшер, бренд Ashly
Если вы разрабатываете системы для корпоративных залов заседаний, рестораны, залы судебных заседаний, молельные дома, много кластерные системы звуко усиления, распределенные системы звукоусиления, театры или конференц-центры, широко популярная серия матриц процессоров Protea ™ ne24.24M сможет удовлетворить ваши требования к таким системам. При таких инсталяциях требуются матрицы входов / выходов с обработкой сигналов с возможностью программирования ваших каналов с использованием программного обеспечения пе Protea ™ на вашем компьютере. Ne24.24M использует модульные карты расширения для обеспечения до 24-х каналов аудио матриц и обработки.
Базовый блок предлагает конфигурацию 4-входа / 4-выхода. Каждая плата расширения входов и выходов имеет индивидуальный процессор DSP, что позволяет расширить общий вход или выход на 4 канала обработки DSP одновременно. Эти карты легко устанавливаются в полевых условиях без необходимости перепрограммировать устройство. Матрица позволяет направлять любой вход на любой выход и контролировать отдельные уровни сигналов, как только они были назначены. Фиксированная архитектура прибора и мощный аудио процессор на канал уменьшает количество времени, которое требуется, чтобы настроить вашу систему.
Дополнительный модуль Logic Card позволяет ne24.24M подключить к триггерам проекционных экраныов, шторам или световым приборам. Логическая карта установлеивается в слот для модулей входов или выходов, и занимает один из четырех слотов расширения.
Архитектура прибора
Блок процессора базового цифрового сигнала должен состоять из четырех входов и четырех выходов и использует модульные карты расширения для расширения до двадцати четырех каналов входов / аудио выходов и цифровой обработки. Каждая плата расширения имеет отдельный процессор DSP, для расширения 4 входов или 4 выходов одновременно. Платы расширения должны быть установлены на заводе или легко устанавливается в полевых условиях без необходимости перепрограммирования. Процессор использует фиксированную архитектуру чтобы сократить время установки. Управляющий процессор и программирование осуществляется с использованием платформы ПК через стандартное соединение Ethernet. RS-232 разъем должен быть предусмотрен для управления и контроля с помощью контроллера стороннего производителя. Многоуровневую безопасность и отсутствие управления на передней панели должны обеспечить запирающийся операциюи. Входной канал обработка включает в себя микрофонный / линейный предусилитель с фантомным питанием 48В, усиление, генератор розового шума,, задержка, пятнадцать EQ фильтров, гейт, Autoleveler и DUCKER. Выходные каналы включают в себя кроссовер, ФВЧ / ФНЧ, задержка, пятнадцать EQ фильтров, усиления и лимитер. Матрица позволяет подключить любой вход на любой выход на любом уровне и отключать любой вход с любого выхода, не влияя на истинную конфигурацию входа. На задней панели разъемы Euroblock позволяют подключить восемь релейных сигналов плюс восемь пультов дистанционного управления с потенциометрами. Процессор DSP монтируется в стандартную 19 " стойку, используя 2 места (88 мм высота).
Существуют конфигурации (ВЫ МОЖЕТЕ ВЫБРАТЬ НЕОБХОДИМУЮ МОДЕЛЬ В КОНФИГУРАТОРЕ в верхнем правом углу этой страницы):
- ne24.24M 4x4
- ne24.24M 4x8
- ne24.24M 4x12
- ne24.24M 4x16
- ne24.24M 4x20
- ne24.24M 8x4
- ne24.24M 8x8
- ne24.24M 8x12
- ne24.24M 8x16
- ne24.24M 12x4
- ne24.24M 12x8
- ne24.24M 12x12
- ne24.24M 16x4
- ne24.24M 16x8
- ne24.24M 20x4
- 10/100 Ethernet и RS-232 стандартный компьютерный интерфейс
- Мощные процессоры DSP
- Простой и интуитивно понятный пользовательский интерфейс
- Микрофонные / линейные входы
- 24-битные преобразователи A / D - D / A
- До 24 каналов обработки звука
- Конфигурация базового блока 4x4
- Расширение входов или выходов модуль на 4 канала
- Модули легко устанавливаются в слоты
- Euroblock разъемы для аудио сигналов, вызова предварительной настройки, DC дистанционного управлениея уровнем сигналов входов и выходов
- 31 пресет установок
- Пульт дистанционного управления для аправления уровнями сигналов, предварительно записанные в память и программируемые функции
- Контроль с помощью контроллеров других производителей
- Индикатор уровня входа и выхода в дБн
- Многоуровневая безопасность
- Соответствие: TUV, FCC, CE, RoHS
Входны | Активные сбалансированые 18 ком |
Диапазон Input Gain | -50dB - + 12dB, выбирается полярность |
Выход | активный серво-сбалансированный, 112 Ом |
Уровень Input / Output | + 20dBu (Макс) |
Диапазон Output Gain | -50dB - + 12dB, выбирается полярность |
Диапазон воспроизводимых частот | 20Гц-20кГц, ± 0,25 дБ |
Коэффициент искажений THD | < 0,01% @ 1кГц, +20 дБн |
Динамический диапазон | > 110dB (20Hz-20kHz) Невзвешенное |
Выходной шум | < - 90 дБн невзвешенное |
Диапазон рабочих температур | 4℃ -- 49℃ без конденсата |

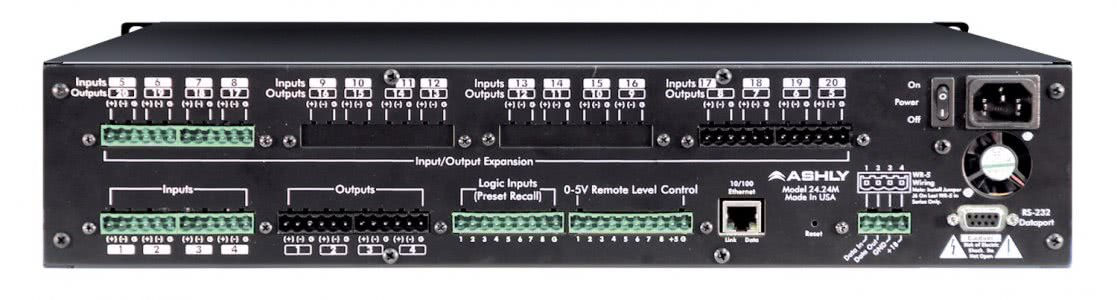

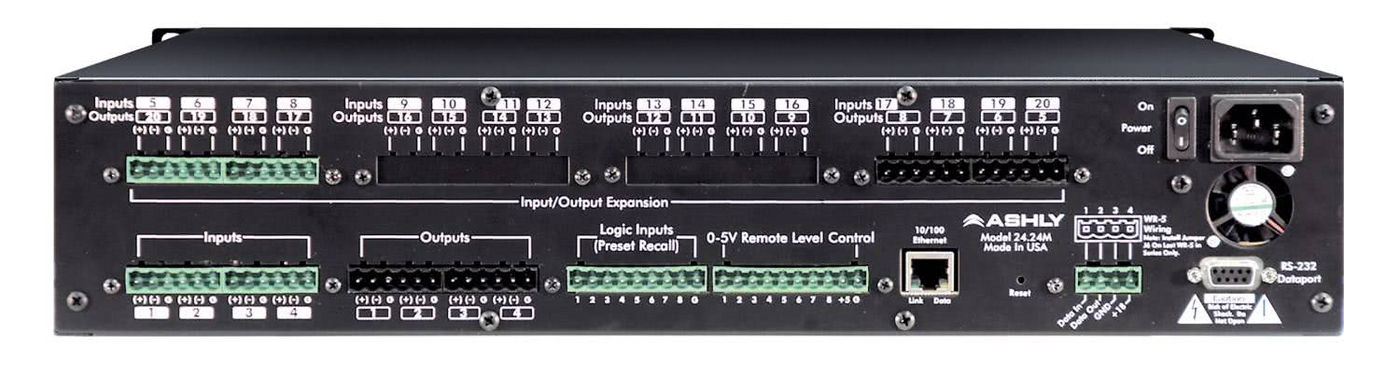

Задняя панель | |
---|---|
Органы управления | Remote level control, Data In/Out ports, Preset Recall, Logic Inputs, On/Off switch |
Соединения | порт 10/100 Ethernet, RS-232, Euroblock In / Out |
Кабель питания | съемный |
Физические параметры | |
Размеры | 483 х 89 х 216 мм |
Вес | 4.04 кг |
Вес с упаковкой | 6 кг |
Требования к питанию | 90 - 240 VAC, 50 / 60гц, 40Вт |
Процессор | |
Вход A / D, выход D / A | 24-разрядный |
DSP процессоры | 24-битный сигнал, 48-разрядные фильтры, 56-разрядный аккумулятор |
Частота сэмплирования | 48кГц |
Задержка распространения 48кГц | 1.46 мс |
Встроенный процессор Protea | |
Компрессор | |
Порог | - 20dBu до + 20dBu |
Соотношение | 1,2: 1 - ∞ |
Атака | от 0,2 до 50 мс |
Выпуск | 5мс / дБ до 1000 мс / дБ |
Детектор | Пиковый / Средний |
Матричный микшер | |
Чувствительность Gain (С шагом 0,5 дБ) | Off, от -50 до + 12дБ |
Mute | на каждый канал |
Включение приглушения на Mixer | Да |
Cветодиод Ducking на канал | если включен этот режим он горит |
